門禁系統、道閘、紅外報警如何布線？
在智能安防領域，門禁系統、道閘、紅外報警系統，已然成為保障場所安全的 “三駕馬車”。門禁系統精準管控人員出入，道閘高效引導車輛通行，紅外報警系統實時防范入侵風險。然而，這些系統要穩定運行，布線環節至關重要。合理布線不僅能提升系統性能，延長設備壽命，還能大幅降低后期維護成本。接下來，讓我們深入探討這三類安防系統的布線方法與要點。
門禁系統布線：嚴守出入防線
前期規劃：搭建系統框架

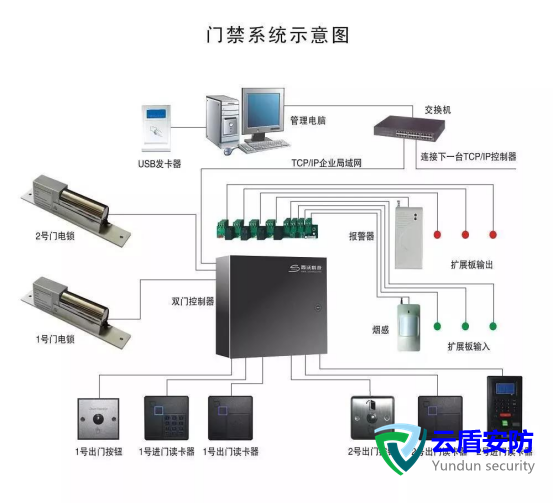

門禁系統由門禁控制器、讀卡器、電控鎖、開門按鈕以及電源等關鍵部分組成。在布線前，務必對安裝場所進行實地勘察。以寫字樓為例，大堂出入口人流量大，需安裝多套門禁設備，且讀卡器要安裝在便于人員操作的高度，電控鎖需與門的材質和結構適配。同時，依據系統規模和管理需求，確定采用單門控制器、雙門控制器，還是四門控制器。
線纜鋪設：保障穩定運行
1. 電源線：為降低線路損耗，保障供電穩定，通常采用 12V 直流電源，并搭配 RVV2×1.0 或更粗規格的電源線。電源線需從電源直接引至門禁控制器，隨后由控制器分線至讀卡器、電控鎖和開門按鈕。布線時，要避免電源線與信號線纜并行，防止電磁干擾。
2. 信號控制線：讀卡器與門禁控制器間的通信，主要通過 RS485 或韋根協議實現。RS485 總線布線，需使用 RVVP4×0.5 屏蔽線，這種線纜既能傳輸數據信號，又能有效屏蔽外界干擾。值得注意的是，屏蔽層要單端接地，防止形成干擾回路。對于韋根協議布線，要嚴格按照設備說明書，將對應數據線連接至門禁控制器的指定端口。
電控鎖作為門禁系統的執行部件，與控制器間的控制線至關重要。電插鎖一般使用 RVV2×0.5 線，磁力鎖則需采用 RVV2×1.0 線。連接時，要將控制線接入門禁控制器的鎖控制輸出端口，確保連接牢固，接觸良好。此外，開門按鈕與門禁控制器間的連接線，通常采用 RVV2×0.5 線，兩根線分別接入控制器的開門按鈕輸入端口。
道閘布線：暢行車輛通道
系統布局：適配場景需求
道閘系統由道閘機、車輛檢測器、地感線圈、遙控器和控制板等構成。在布線前，需依據停車場的實際布局進行規劃。以小區出入口為例，道閘機應安裝在車輛通道的正中央，車輛檢測器和地感線圈則安裝在道閘機前方 3 - 5 米處，確保能準確檢測車輛。
線路敷設：打造可靠通道
1. 電源線：道閘機通常使用 220V 交流電源，需采用 RVV3×1.5 電源線從配電箱引至道閘機。為保障用電安全，要在電源線上安裝漏電保護器和空氣開關。車輛檢測器等其他設備，一般使用 12V 直流電源，可采用 RVV2×1.0 電源線單獨供電。
2. 信號控制線：車輛檢測器通過地感線圈檢測車輛，需使用 RVV4×0.5 線將檢測信號傳輸至道閘機。地感線圈由多股銅芯線繞制而成，繞制完成后，將引出線雙絞后連接至車輛檢測器的地感輸入端口，且引出線要盡量縮短，以減少信號干擾。部分道閘系統配備遙控器，通過無線信號實現遠程控制。在安裝時，要確保遙控器的發射頻率與道閘機的接收頻率一致，并處于有效控制范圍內。
紅外報警布線：筑牢安全防線
點位規劃：覆蓋防范區域
紅外報警系統由紅外探測器、報警主機和電源組成。布線前，需根據防范區域的大小、形狀和特點，合理確定紅外探測器的安裝位置。以倉庫為例，要在倉庫周邊、門窗等關鍵位置安裝探測器，確保無探測盲區。
線路連接：及時傳遞信號
1. 電源線：紅外探測器和報警主機均采用 12V 直流電源，使用 RVV2×1.0 電源線分別為其供電。
2. 信號控制線：為防止信號干擾，采用 RVVP4×0.5 屏蔽線連接紅外探測器和報警主機。將探測器的信號線接入報警主機的報警輸入端口，布線時，要避免信號線與電源線并行，防止信號干擾引發誤報。
布線通用要點
1. 線纜選擇：嚴格按照設備要求，選擇合適規格和質量的線纜。劣質線纜不僅會導致信號衰減、傳輸不穩定，還可能引發系統故障。
2. 線路保護：在布線過程中，使用線槽、線管等對線纜進行保護，防止線纜受到機械損傷、潮濕或腐蝕，確保線纜使用壽命。
3. 接地處理：做好設備的接地工作，將設備的金屬外殼和屏蔽線的屏蔽層接地，降低設備受雷擊和電磁干擾的風險，保障系統穩定運行。
結語
門禁系統、道閘、紅外報警系統的布線工作，是一項系統性工程，既需要扎實的技術知識，又需要嚴謹?shù)墓ぷ鲬B(tài)度。從前期規劃到具體實施，再到最后的檢查測試，每個環節都不容小覷。只有嚴格按照規范操作，注重細節，才能打造出穩定、高效的安防系統，為人們的生活和工作提供可靠的安全保障。隨著安防技術的不斷發展，新的設備和布線方法也在不斷涌現，我們要持續學習，與時俱進，提升安防系統的建設水平。
