不知道光纖收發器的六個指示燈都代表什么？

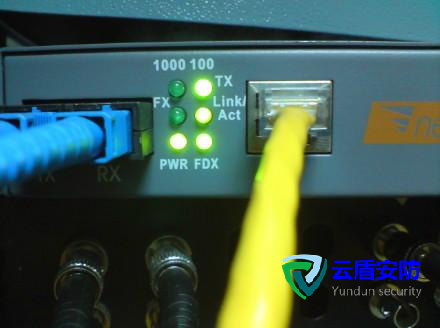

在當今數字化信息飛速流轉的時代，穩定、高速的網絡連接成為了各行各業以及日常生活的剛需。光纖收發器，作為網絡架構中實現光電信號轉換的核心設備，如同網絡脈絡中的關鍵樞紐，默默保障著數據的高效傳輸。其面板上的六個指示燈，宛如設備狀態的無聲 “發言人”，蘊含著豐富的設備運行信息。無論是專業的網絡工程師忙于大型網絡的運維，還是普通用戶試圖自行解決家庭網絡故障，解讀這些指示燈的含義都是邁向順暢網絡體驗的關鍵一步。
電源指示燈（PWR）
電源指示燈，通常以 “PWR” 標識，堪稱光纖收發器的 “生命之源” 指示燈。當為設備接入適配的電源后，這個指示燈會亮起，常見的亮燈顏色為綠色。它持續穩定的光亮，就像沉穩有力的心跳，是設備供電系統正常運作的直觀證明。每一個電子元件的穩定運行，都依賴于電源指示燈背后那穩定的電流支持。一旦電源指示燈熄滅，就如同切斷了設備的生命線。首要排查方向便是電源連接線路，插頭是否在插座中松動，電源線是否有破損跡象。此外，電源適配器的規格是否與設備匹配至關重要，若使用了輸出功率不足或電壓不匹配的適配器，也會導致電源指示燈黯淡無光。在辦公環境中，曾出現過因保潔人員打掃時不慎碰松電源插頭，導致整層樓網絡中斷的情況，只因光纖收發器失去了電源供應。及時發現并重新插緊插頭，電源指示燈重新亮起，網絡也隨之恢復正常。可見，電源指示燈雖基礎，卻在網絡穩定中起著決定性作用。
鏈路指示燈（LINK/ACT）
鏈路指示燈，標有 “LINK/ACT” 字樣，肩負著反映光纖收發器與對端設備物理鏈路連接狀態的重任。當光纖收發器與交換機、路由器等對端設備通過光纖或網線正確連接，且鏈路物理層無任何瑕疵時，該指示燈呈現常亮狀態，多為綠色。這一常亮狀態，如同為設備間的通信搭建了一條暢通無阻的高速公路，是數據能夠順利傳輸?shù)幕６敂?shù)據在這條 “高速公路” 上飛馳時，指示燈會開始閃爍，閃爍頻率與數據流量緊密相關，流量越大，閃爍越急促，仿佛在歡快地 “訴說” 著數據傳輸?shù)姆泵跋蟆Ｈ翩溌分甘緹舨涣粒腿缤缆匪荩ㄐ攀茏琛３Ｒ娫蚩赡苁枪饫w連接時收發端接反，或者光纖因彎折、老化等原因出現損壞。曾經有一個小區的網絡改造項目，施工人員在連接光纖時誤將收發端顛倒，導致鏈路指示燈一直未亮，小區居民無法正常上網。發現問題后，重新正確連接光纖，鏈路指示燈瞬間亮起，網絡恢復正常。另外，對端設備的端口故障也可能引發此問題，此時需要檢查對端設備端口設置是否正確、端口是否處于開啟狀態等，必要時可使用光功率計檢測光纖鏈路的信號強度，精準定位故障點。
電口連接指示燈（ETH）
電口連接指示燈，標注為 “ETH”，專注于指示光纖收發器以太網電口與后端設備，如計算機、服務器等的連接狀況。當電口通過網線與后端設備成功連接時，指示燈常亮，顏色一般也是綠色，這表明電口的物理連接穩固可靠，設備間已具備數據交互的基本條件。與鏈路指示燈類似，當有數據在電口鏈路上穿梭時，ETH 指示燈會閃爍。在學校的機房網絡中，曾有學生反映無法上網，檢查發現光纖收發器的電口連接指示燈不亮。經過排查，原來是網線被學生不小心踢松。重新插緊網線后，指示燈亮起，學生順利恢復上網。若此指示燈不亮，網線的問題首當其沖。網線是否存在內部短路、斷路，水晶頭與網口的連接是否緊密，都需要仔細檢查。同時，后端設備的網卡狀態也不容忽視，網卡驅動是否正常安裝、網卡是否被禁用、IP 地址設置是否沖突等，都可能導致電口連接指示燈異常，進而影響數據傳輸。
光口接收指示燈（RX）
光口接收指示燈，標識為 “RX”，專門負責監測光纖收發器光口接收光信號的狀態。當光口捕捉到來自對端設備的有效光信號時，指示燈亮起，多為綠色。它就像一個敏銳的 “光信號探測器”，只要有光信號傳入，便會及時發出光亮提示。若 RX 指示燈不亮，意味著光口處于 “無光” 接收狀態。在一些偏遠山區的網絡基站建設中，由于光纖鋪設距離長，且部分路段環境復雜，光纖容易受到自然因素影響。曾出現過因山區暴雨導致山體滑坡，部分光纖被壓斷，使得基站的光纖收發器光口接收指示燈熄滅，周邊區域網絡信號中斷的情況。遇到這種情況，首先要檢查光纖連接順序是否正確，是否存在收發端混淆的低級錯誤。使用光功率計測量光纖鏈路的光功率是關鍵步驟，若光功率低于正常范圍，可能是光纖在鋪設過程中出現過度彎折，損耗過大，或者光纖本身質量不佳。此時，需要沿著光纖線路仔細排查，尋找彎折點或損壞處，必要時更換質量可靠的光纖跳線。同時，確認對端設備光口的工作狀態，如是否正常發光、是否因設備故障停止發送光信號等。
光口發送指示燈（TX）
光口發送指示燈，標記為 “TX”，用于直觀展示光纖收發器光口發送光信號的情況。當設備正常向對端設備發射光信號時，指示燈亮起，一般也是綠色。它如同一個高效的 “光信號發射器” 指示燈，見證著數據以光的速度奔赴對端設備。若 TX 指示燈不亮，表明設備在光信號發送環節出現了問題。在企業網絡升級項目中，曾遇到過因新更換的光纖收發器配置錯誤，導致無法發送光信號，TX 指示燈未亮的情況。技術人員仔細檢查設備配置參數，發現數據發送功能未正確開啟，重新設置后，TX 指示燈亮起，網絡通信恢復正常。除了配置問題，設備內部光發送模塊故障也是常見原因。如果經過檢查配置無誤，就需要聯系設備供應商，借助專業工具和技術手段，判斷是否為光發送模塊硬件損壞，必要時及時更換，以保障光信號的正常發送。
1000M 指示燈（1000M）
隨著網絡速率從百兆邁向千兆時代，支持千兆網絡的光纖收發器日益普及，1000M 指示燈應運而生，用于指示設備當前的網絡速率是否處于千兆模式。當光纖收發器與對端設備成功協商，并以 1000Mbps 的高速率進行數據通信時，該指示燈亮起，常見為綠色。在一些互聯網數據中心，對網絡速率要求極高，若 1000M 指示燈未亮，即使其他指示燈正常，也會導致數據傳輸效率大打折扣。出現這種情況，可能是設備與對端設備之間的速率協商出現偏差。比如，兩端設備的速率設置不一致，一端設置為自適應，另一端固定為百兆速率，就會導致無法協商成千兆模式。此外，傳輸介質也可能成為瓶頸，若使用的網線未達到超五類及以上標準，或者光纖不支持千兆傳輸，即便設備支持千兆速率，也無法實現千兆通信。此時，可以嘗試手動設置設備的速率模式為 1000Mbps，確保兩端設備設置一致。同時，檢查網線和光纖的規格，必要時更換符合千兆傳輸要求的介質。若問題依舊存在，還需深入檢查設備兼容性以及網絡拓撲結構中是否存在影響速率協商的不合理因素，如過長的網線、過多的網絡轉接設備等。
結語
光纖收發器的六個指示燈，從電源供應的基礎保障，到鏈路連接的穩固搭建；從光信號的收發監測，到網絡速率的精準指示，共同編織成一張設備運行狀態的 “信息網”。在網絡運維過程中，它們宛如可靠的 “故障偵察兵”，通過亮滅、閃爍等不同狀態，為我們提供了快速定位網絡故障的關鍵線索。無論是網絡專業人士還是普通用戶，養成觀察指示燈狀態的習慣，就等于掌握了一把開啟網絡順暢之門的鑰匙。當面對網絡異常時，冷靜觀察指示燈，依據其傳達的信息，有針對性地排查和解決問題，能夠大大提高故障處理效率，保障網絡的穩定運行，讓信息在網絡的高速公路上持續高效飛馳，為數字化生活與工作筑牢堅實的網絡基礎。
